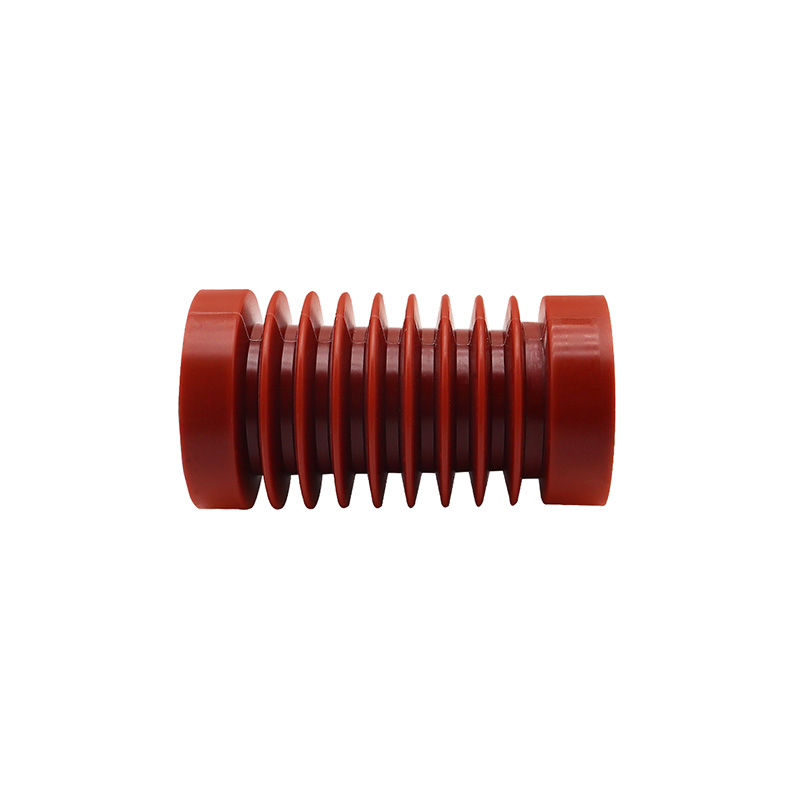

产品名称：ZJ-10Q支柱绝缘子

型号：ZJ-10Q

品牌：温州品锢

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

资料请联系互凌

订货方案：

1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等

2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求。

3、开关柜使用在特殊环境条件时，应在订货时详细说明。

4、需要其它或超出附件、备件时应提出种类和数量。

产品概述

该绝缘子采用环氧树枝真空浇注一次成型，具有良好的绝缘效果，主要使用在10KV开关柜上，尺寸为Φ85×140(145)mm。对特殊要求的产品﹑规格尺寸需改进的可按用户要求设计制造。

正常使用环境条件

1﹑海拔高度不超过1000米，高原型海拔高度不超过3000米；

2﹑环境温度在-10℃~+40℃之间，日平均温度不超过30℃；

3﹑相对温度日平均不大于95%，月相对温度平均值不超过90%；

4﹑周围空气没有明显的尘埃﹑烟﹑腐蚀性或可燃性气体﹑蒸气及盐雾的污染；

5﹑安装场所应无经常的振动和严重的颠簸；

6﹑产品均能在凝霜及Ⅱ级污秽条件下运行。

执行标准

1﹑GB311.1-1997《高压输变电设备的绝缘配合》

2﹑DL/T539-1993《户内交流高压开关柜和元部件凝霜及污秽试验技术条件》

3﹑JB/T10305-2001《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》

订货须知

1﹑订购支柱绝缘子；提供产品型号﹑安装嵌件孔距﹑螺纹孔尺寸和产品高度；

2﹑订购穿墙套管请提供安装孔和母排孔尺寸；

3﹑用户如对产品外形尺寸或技术参数变动，订购时请加以特别说明，可根据要求进行设计﹑开发。
